ООО «СтилсГрупп» — ведущий российский производитель промышленного оборудования — предлагает высококачественные фильтры-грязеуловители вертикальные ФГВ в Кемерово, соответствующие требованиям ОТТ-75.180.00-КТН-179-10 ОАО «АК»Транснефть», ГОСТ 33368-2015 и ГОСТ 34347-2017. Наши фильтры предназначены для эффективной очистки нефти и нефтепродуктов от механических примесей, посторонних предметов, парафино-смолистых отложений и окалины на нефтеперекачивающих станциях (НПС), магистральных нефтепроводах и нефтепродуктопроводах.

Основные типоразмеры вертикальных фильтров ФГВ

Ключевые преимущества фильтров ФГВ от ООО «СтилсГрупп»

Полное соответствие ГОСТ 33368—2015
Фильтры-грязеуловители ФГВ разработаны с учетом строгих требований межгосударственного стандарта, что гарантирует их надежность, безопасность и долговечность.
- Номинальное давление: до PN 6,3 МПа.
- Номинальный диаметр: до DN 1000.
- Температура рабочей среды: от -20°C до +80°C.
- Тонкость фильтрации: от 0,2 мм до 12,5 мм (в зависимости от типа нефтепродуктов).
Универсальность применения
Фильтры ФГВ используются:
- На нефтеперекачивающих станциях (НПС) для защиты насосного оборудования.
- В магистральных нефтепроводах и нефтепродуктопроводах.
- На нефтебазах и нефтехранилищах.
- В системах подготовки и транспортировки дизельного топлива, мазута, авиационных и автомобильных бензинов.
Конструктивные особенности
- Вертикальный цилиндрический корпус с эллиптическим днищем (ГОСТ 6533).
- Быстроразъемный концевой затвор для удобного доступа к фильтрующему элементу.
- Возможность оснащения системой самоочистки.
- Патрубки для контроля давления, дренажа и установки манометров.

Технические характеристики фильтров ФГВ

В соответствии с ГОСТ 33368—2015:

Рабочая среда: нефть, дизельное топливо, бензин, мазут, масла.
Максимальный расход: до 7000 м³/ч (зависит от DN).
Перепад давления:
- Минимальный: 0,03 МПа.
- Максимальный: 0,05 МПа.
Климатическое исполнение: У1, ХЛ1 (для умеренного и холодного климата).
Сейсмостойкость: до 9 баллов по шкале MSK-64.
Срок службы: 30 лет.

Комплектация:

Фильтр в сборе.
Два манометра класса точности 0,6 (ГОСТ 2405).
Комплект ЗИП (запасные части и инструменты).
Электропривод (для самоочищающихся моделей).

Чертеж фильтра ФГВ

Самоочищающиеся фильтры ФГВ — автоматизация процессов

Для объектов с повышенными требованиями к непрерывности работы ООО «СтилсГрупп» предлагает самоочищающиеся фильтры ФГВ, оснащенные автоматической системой удаления загрязнений.

Особенности самоочищающихся моделей:

Механизм самоочистки:
- Вращающаяся чашка с электроприводом создает центробежную силу, отделяя примеси от потока.
- Загрязнения выводятся через отдельный патрубок без остановки работы фильтра.
- Активация системы — при достижении перепада давления 0,05 МПа.
Конструкция (по ГОСТ 33368—2015):
- Роторная часть: шток с вращающейся чашкой.
- Статорная часть: неподвижный отвод для направления загрязненной среды.
- Сальниковый узел: герметичность при работе в условиях высокого давления.
Преимущества:
- Снижение трудозатрат на обслуживание.
- Минимизация простоев (очистка без остановки потока).
- Совместимость с вязкими средами (мазут, парафинистая нефть).

Технические параметры:

Номинальный диаметр: до DN 1000.
Электропривод: 380 В, степень защиты IP54.
Ресурс: 1500 циклов открытия/закрытия.

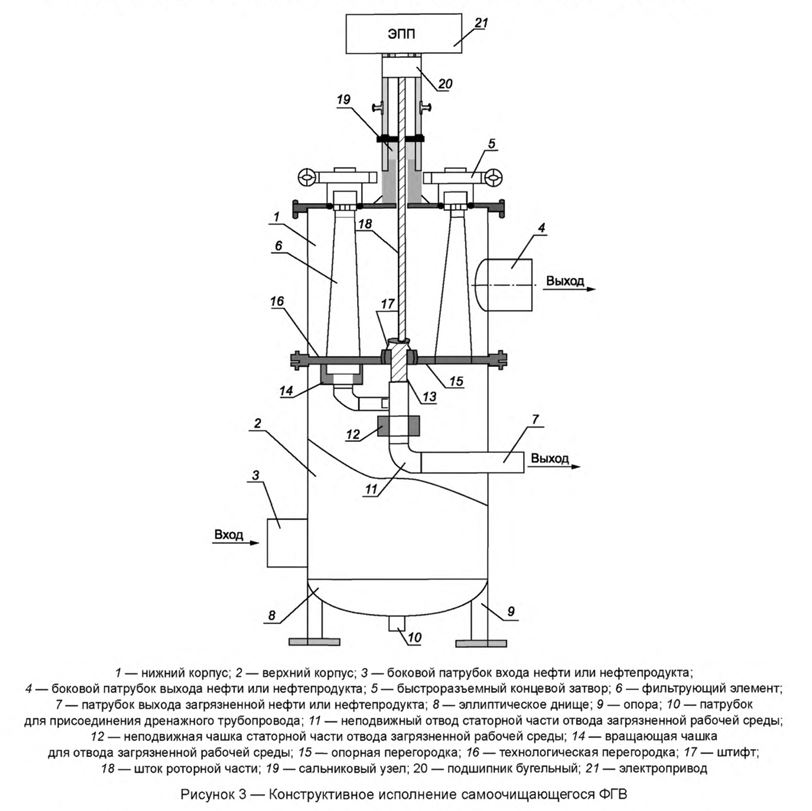

Чертеж самоочищающегося фильтра ФГВС

Почему выбирают ООО «СтилсГрупп»?

Собственное производство полного цикла
Мы контролируем каждый этап — от разработки РКД в собственном конструкторском бюро до испытаний на гидростенде (давление до 50 МПа).
Лаборатория неразрушающего контроля
Все сварные швы проверяются методами УЗК, радиографии и цветной дефектоскопии. Это исключает брак и гарантирует герметичность.
Изготовление нестандартных решений
Готовы разработать фильтры ФГВ по вашим чертезам или ТЗ, включая особые требования к материалам, размерам и параметрам.
Доставка «под ключ»
Организуем транспортировку оборудования в Кемерово и любую точку РФ, ЕАЭС, СНГ. Предоставляем схемы строповки и монтажные инструкции.
Гарантия от года
Подтверждаем качество сертификатами соответствия и декларациями ТР ТС 010/2011.

Примеры применения фильтров ФГВ

Нефтеперекачивающая станция в Сибири: Фильтры ФГВ DN 500 с системой самоочистки защищают насосы от засорения при транспортировке высокопарафинистой нефти.
Нефтебаза в Кемерово: Вертикальные грязеуловители DN 300 обеспечивают чистоту дизельного топлива перед отгрузкой потребителям.
Магистральный нефтепродуктопровод: Самоочищающиеся ФГВ DN 800 сократили затраты на обслуживание на 30% за счет автоматизации процессов.

Расшифровка условного обозначения

ФГВ(ФГВС)-Ду-Ру-С0(С,ПС)-Т-УХЛ1, где

ФГВ (ФГВС) – фильтр-грязеуловитель вертикальный (ФГВС — с самоочищающим устройством)
Ду – диаметр условного прохода (отвода/подвода среды), мм
Ру – рабочее давление, МПа
С0 (С,ПС) – исполнение по сейсмостойкости
Т – указывается при необходимости теплоизоляции
УХЛ1 (У1, ХЛ1) – климатическое исполнение по ГОСТ 15150

Например, фильтр-грязеуловитель вертикальный ФГВ номинальным диаметром DN 600 на номинальное давление PN 2,5 МПа, в несейсмостойком исполнении СО по MSK — 64 [10], подлежащий теплоизоляции, вид климатического исполнения У1 по ГОСТ 15150 будет обозначаться следующим образом: ФГВ-600-2,5-С0-Т-У1.

А самоочищающийся фильтр-грязеуловитель вертикальный ФГВ номинальным диаметром DN 400 на номинальное давление PN 4,0 МПа, в несейсмостойком исполнении СО по MSK — 64 [10], подлежащий теплоизоляции, вид климатического исполнения ХЛ1 по ГОСТ 15150 будет обозначаться: ФГВС-400-4,0-С0-Т-ХЛ1.
